U型螺旋輸送機是螺旋輸送機一種,常用規格有:U型200,250,300,400,500,長度:4米-50米。廠家可定做。用于輸送煤粉,鋁粉,碳硅粉,水泥,糧食,石灰粉等物料。其機殼為U形,機殼上部可加設槽蓋.適用于水平輸送,并可敞開加料。由驅動裝置、U型槽、襯板、上蓋、進料口、法蘭等部件組成,采用DIN15261-1986標準,設計制造符合《螺旋輸送機》專業標準,是在糧食、化工、建材、冶金、礦山、電力等部門中廣泛應用的一種輸送物料設備。U型螺旋輸送機中間吊軸承采用滾動、滑動可互換的兩種結構,阻力小,密封性強,耐磨性好,使用壽命長。

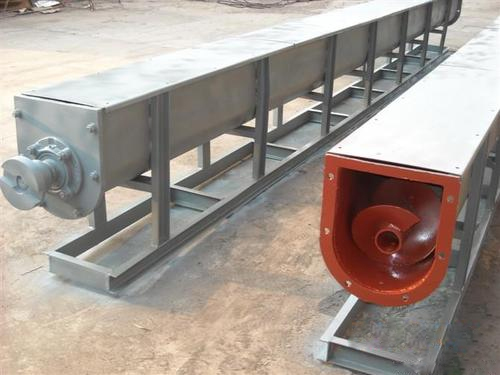

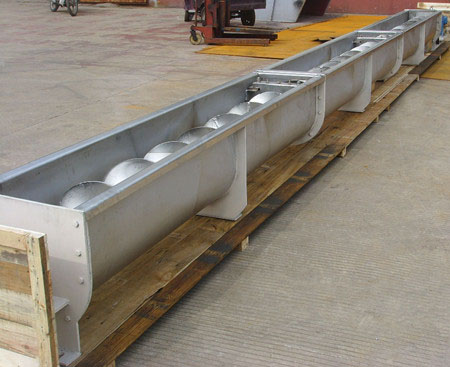

U型有軸螺旋輸送機
U型螺旋輸送機概述:
U型螺旋輸送機便于中間裝料和卸料,輸送方向可逆向,也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。螺旋輸送機通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。
螺旋機本體由頭節、中間節、尾節三部分組成。一般情況下,出廠總裝時將螺旋輸送機中間節按長度長短依次排列,Z長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。
在螺旋輸送機頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。

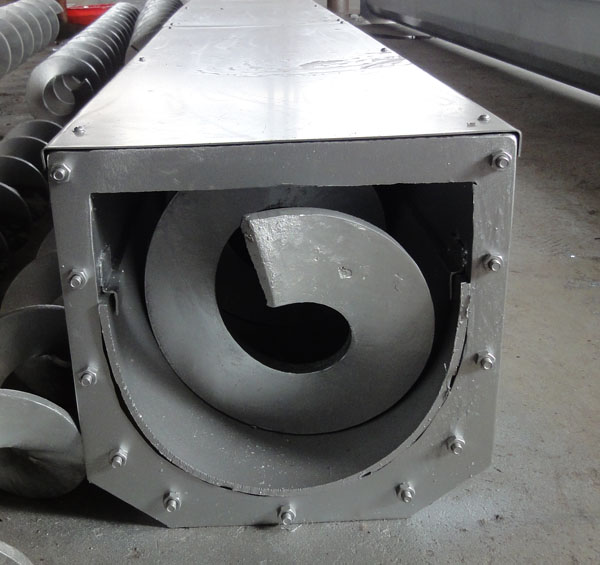

U型無軸螺旋輸送機
U型螺旋輸送機規格及特點:
螺旋直徑從200毫米到500毫米,共有五種規格,長度從4米到70米,每隔0.5米一檔,選型時符合標準公稱長度,特殊需要可在選配節中另行提出。
螺旋機本體由頭節、中間節、尾節三部分組成。一般情況下,出廠總裝時將螺旋輸送機中間節按長度長短依次排列,Z長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。
在螺旋輸送機頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。
