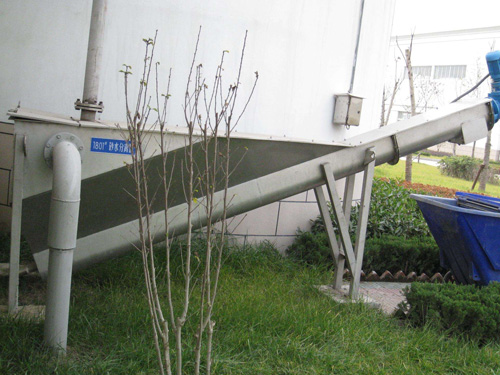

砂水分離器的主要結構發布日期:2020/5/18 類別:行業新聞 瀏覽量: 4970 次 螺旋砂水分離器適用于污水處理廠的沉砂池,是污水中有機砂的分離及提升的一體化設備,可分離出粒徑≥0.2mm的顆粒。有較高的分離效率,設備采用無軸螺旋,無水中軸承,具有重量輕、結構緊湊、運行可靠、安裝方便等特點,是一種理想的砂水分離設備。 砂水分離器由驅動裝置、螺旋體、水箱、U形槽、襯條等部件組成。砂水分離器本體由砂水分離槽和螺旋輸砂槽組成。下面我們具體了解一下: 1、驅動裝置裝采用軸裝式減速機與螺旋軸直聯。在輸砂槽頂部裝有支承軸承,螺旋軸軸承有可靠的密封和良好的潤滑條件,該軸承裝置能防水、防塵,并便于潤滑和維修。 螺旋體的驅動裝置采用國際知名品牌的齒輪減速電機,服務系數不小于1.6。齒輪為合金鋼,滲碳處理,齒面硬度不低于HRC58~62。電機應適用于戶外使用,防護等級IP65,電壓等級為三相、380v、50Hz,F(xiàn)級絕緣,電機的額定功率應高于Z大實耗功率10%以上。 2、螺旋軸螺旋直徑為Φ280mm,采用無軸螺旋,能保證物料輸送流暢無堵塞。 3、螺旋輸砂槽為U型斷面,螺旋槽直徑為320mm,安裝角度約25°,除進料口敞開外,其余部分均為加平蓋密封結構,為可拆方式,上端設出料口,高出地面約1.75m。螺旋輸送槽出料口高于分離器槽頂300mm以上。 4、螺旋輸砂槽與水箱為整體結構,有足夠的強度和剛度,無滲漏。整體結構由型鋼支撐固定在混凝土基礎上。 |
